EZBlock Shell System 공법
EZBlock 건식 외단열 시스템 및 공법
EZBlock Shell System
EZBlock은 규격화 모듈화된 시스템 제품으로 시공자 누구에게나 동일한 성능과 품질을 보장합니다.
패시브하우스를 가장 쉽고 빠르고 건전하게 시공할 수 있는 유일한 시스템 공법 입니다.
EZBlock은 개별성형 및 인공건조를 통해 생산됨으로
단열재가 변형 되지 않습니다!

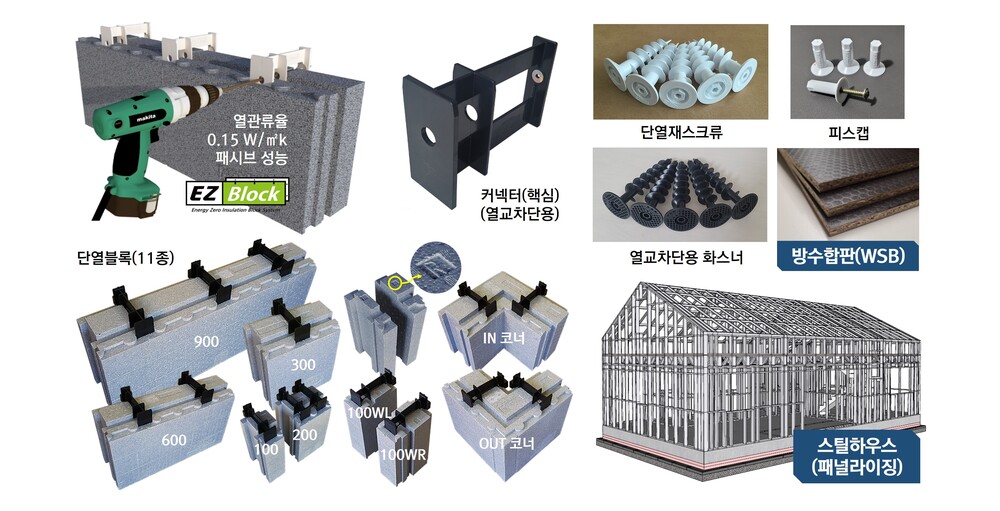

모든 주택설계에 대응할 수 있는 다양한 규격의 제품구성
(실시 설계는 100mm 단위로 적용가능)

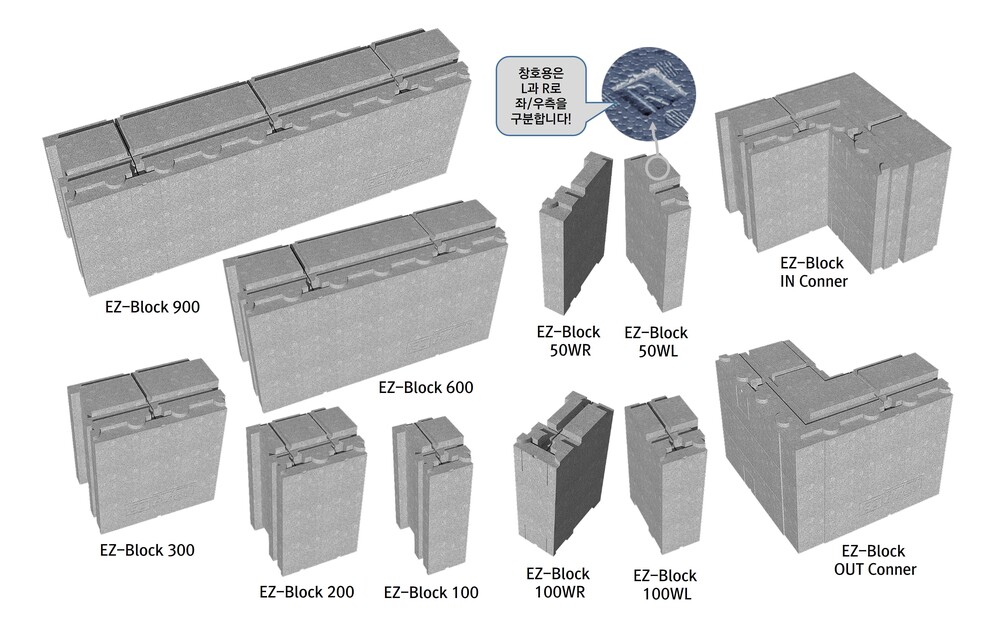

EZBlock은 모든 설계에 대응할 수 있게 900 / 600 / 300 / 200 / 100mm의 벽체용 제품과
IN / OUT 코너용 제품, 100WL / 100WR / 50WL / 50WR의 창호용 제품의 총 11종으로 구성되어 있습니다.

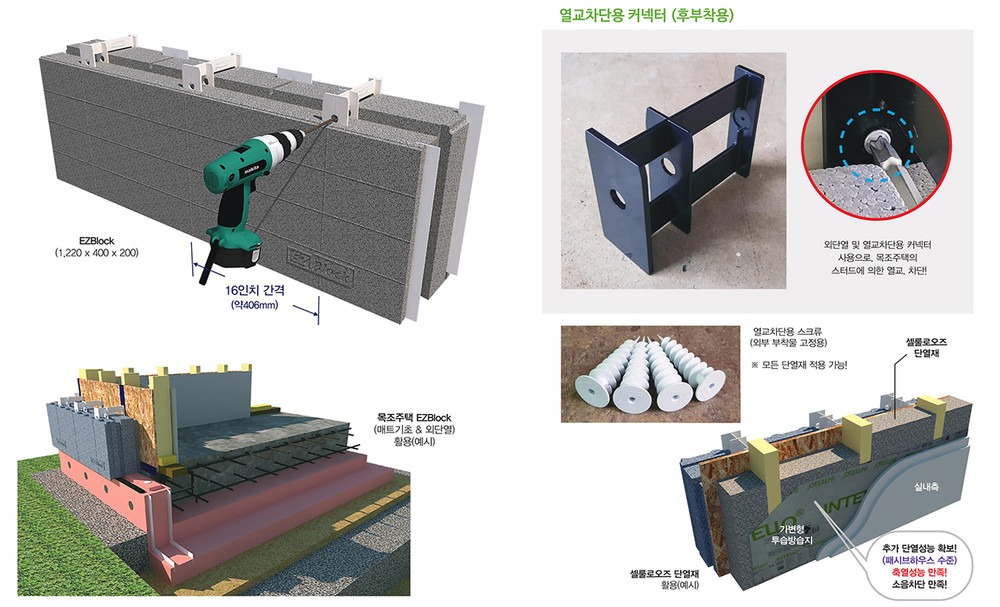

EZBlock 시스템의 기본은 모듈화 및 일정한 치수로 규격화된 성형 블록을 통해 시작됩니다.
이후, 열교차단용 커넥터가 성형된 홈에 삽이되고 일정한 간격으로 유지되면서 그 성능을 발휘하게 됩니다.

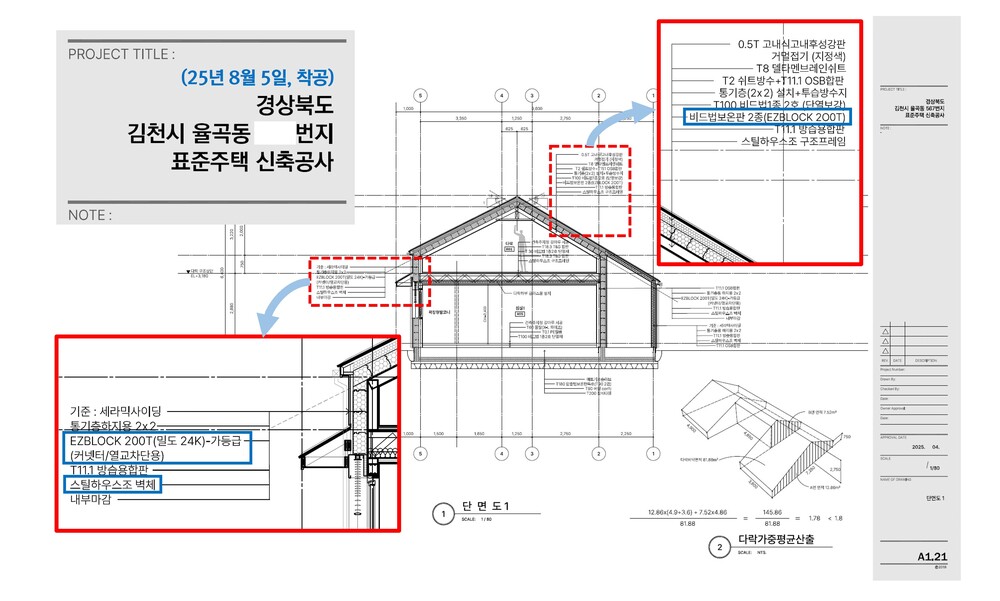

협회 표준(인증)주택 _ 설계적용(벽체/지붕 모두)
협회 표준주택 설계도에 EZBlock Shell System 구성이 그대로 적용되어 있습니다.
수년간에 걸쳐 협회 연구원들과 시뮬레이션한 최적의 구성을 표준주택 설계에 그대로 반영 하였습니다.
기초와 벽체, 지붕에 이르기까지 EZBlock 시스템이 요구하는 구성이 모두 반영되어 있습니다.
모든 현장에서 동일한 성능과 품질을 보장할 수 있는

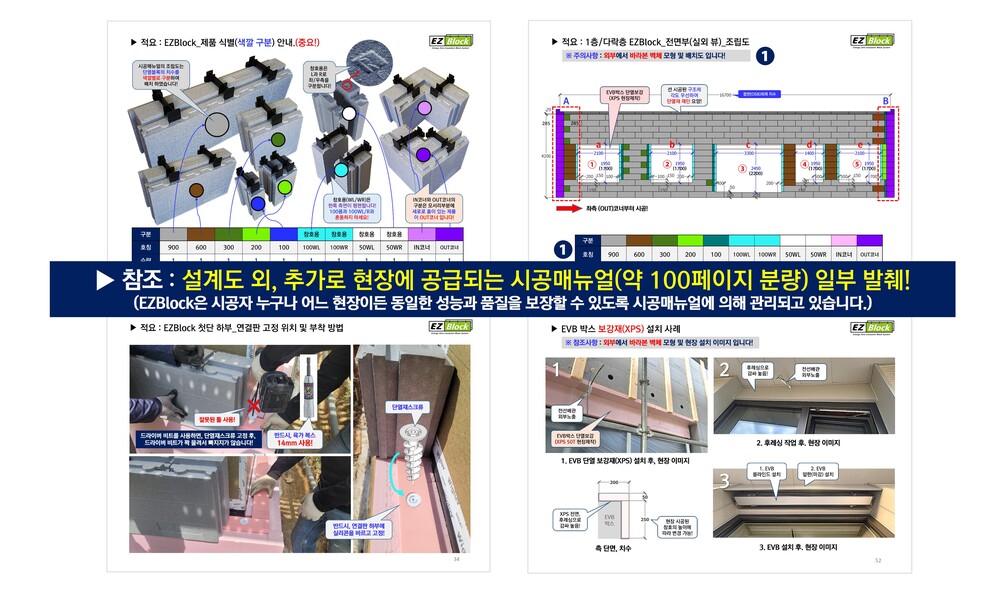

EZBlock 시스템 전용, 시공매뉴얼 공급
시공매뉴얼은 시공자가 누구이든 상관없이 동일한 성능과 품질을 보장하는 중요한 솔루션 가이드 입니다.
"EZBlock 시공매뉴얼은, 변수가 많은 주택 건축현장을 정밀한 공장 조립 라인처럼 통제하여,
비숙련자도 패시브 하우스 성능을 완벽히 구현해 내도록 만드는 '건축 운영체제(OS)이자 품질 보증서'입니다."
단순, 시공 조립도를 넘어 '기초 시공 체크리스트' 와 '벽체/지붕 시공 체크리스트' 를 통해 시공사가
각 공정마다(기밀테이프 부착 상태, 레벨 확인 등) 필수 항목을 점검하고 기록하게 만듭니다.
"집은 누구나 지을 수 있지만, 품질은 시공에 따라 다르다" 는 철학 아래,
현장의 불확실성을 제거하고, 예측 가능한 상황을 만들기 위한 핵심수단으로 활용됩니다.
EZBlock 시스템 공법에 의한 현장 시공(검증)

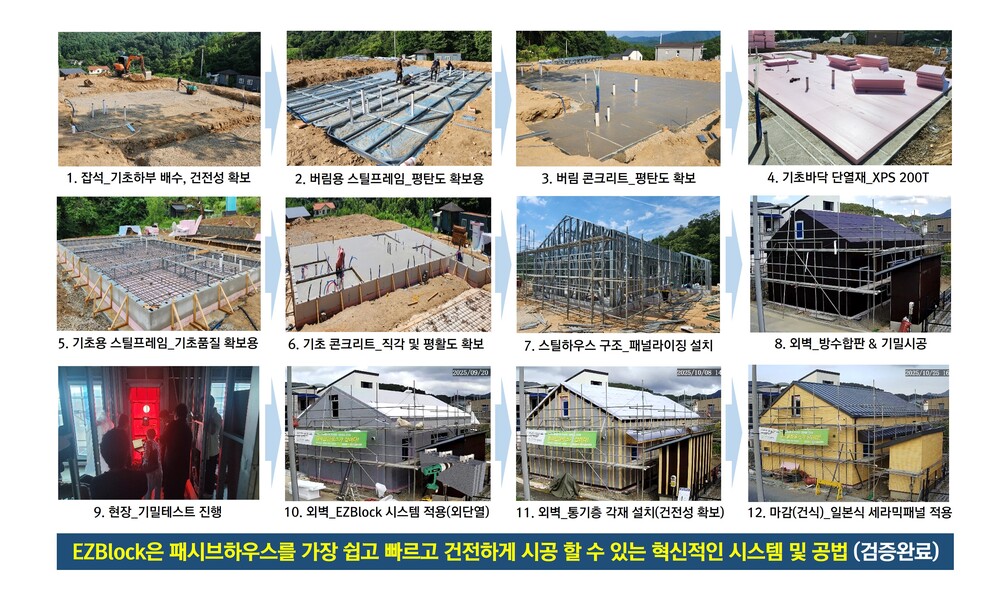

김천 표준주택(30-A-C) 시공 과정
EZBlock 시스템 공법에 의한 현장 시공(검증)

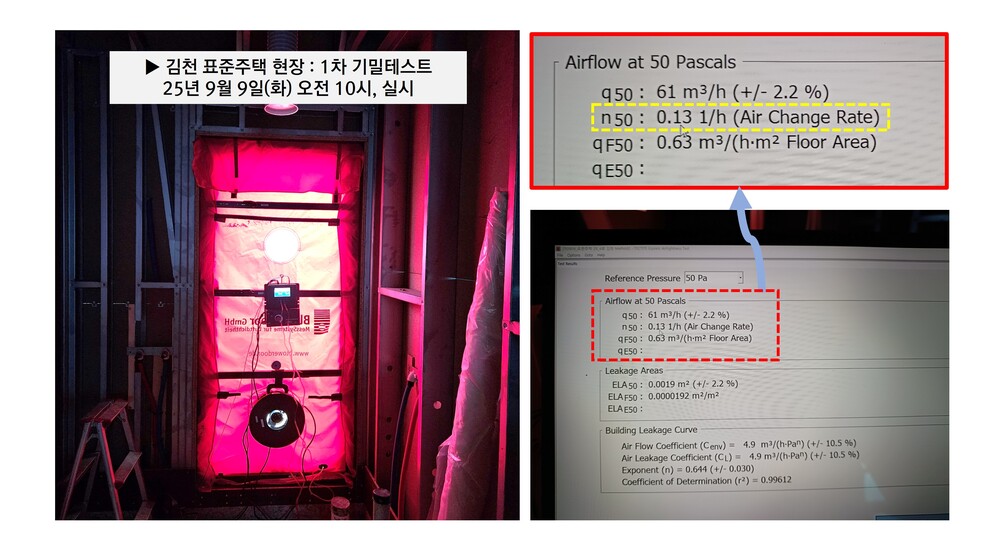

김천 표준주택(30-A-C) 기밀테스트
▶ 참조: 김천 표준주택의 기밀테스트 결과는 1차 0.13회 / 2차 0.15회로 최종값은 0.15회로 적용 되었습니다!
EZBlock 시스템 공법에 의한 현장 시공(검증)

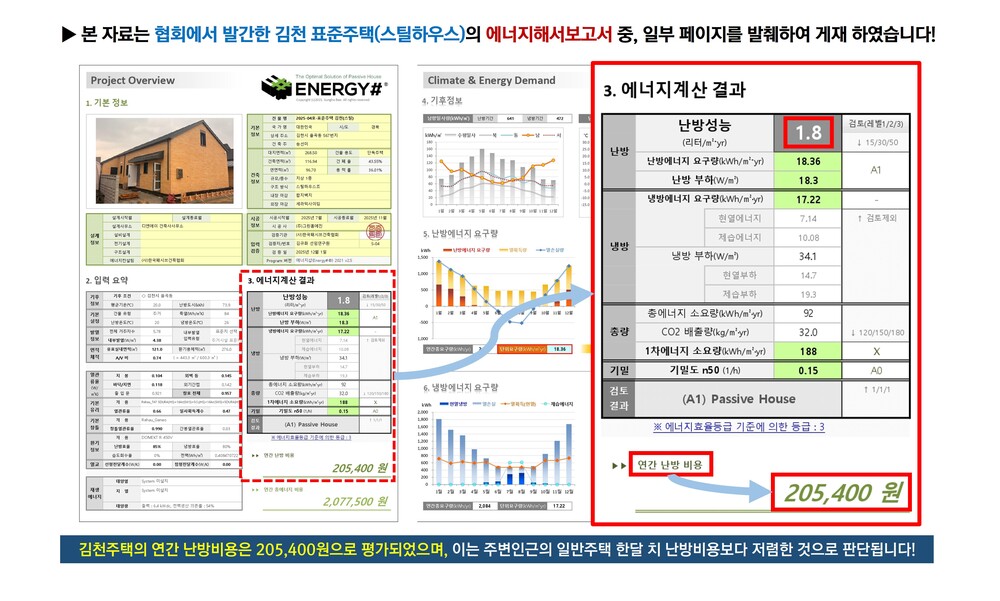

김천 표준주택(30-A-C) 에너지해석 보고서
EZBlock 시스템 공법에 의한 현장 시공(검증)

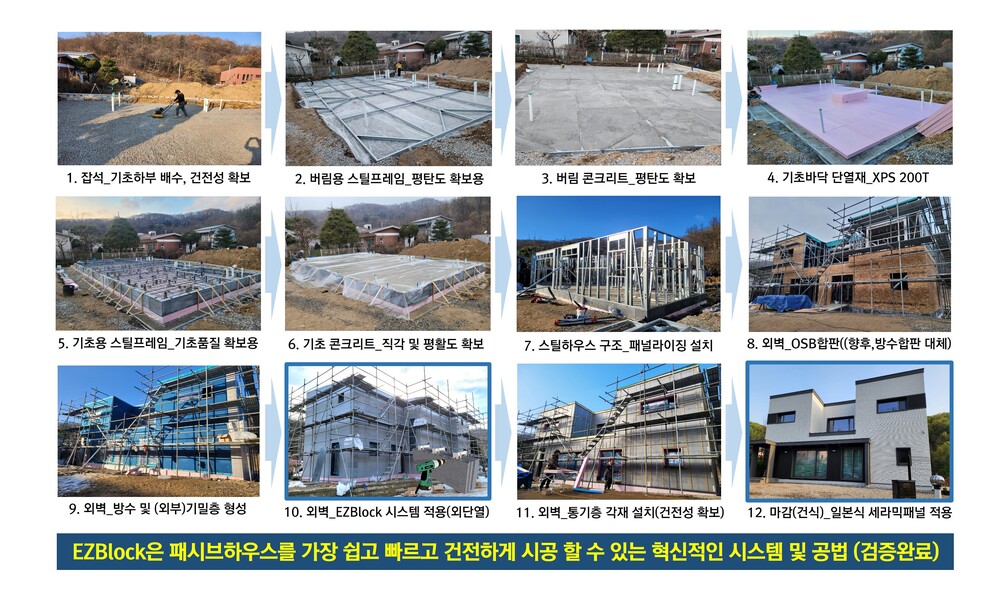

일반 주택(스틸하우스) 시공 과정
EZBlock 시스템 공법에 의한 현장 시공(검증)
일반 주택(스틸하우스) 기밀테스트
EZBlock 시스템 공법에 의한 현장 시공(검증)

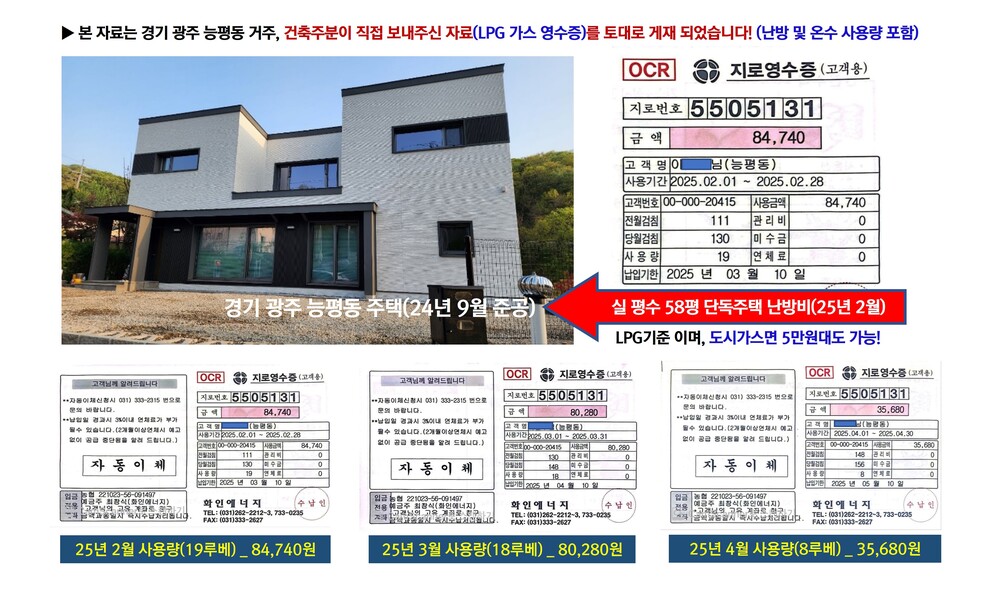

일반 주택(스틸하우스) / 에너지 성능(실 사용량)
위 이미지, 지로 영수증(LPG) 자료는 건축주분이 직접 보내주신 자료로서
58평 단독주택에서 25년 2월 부터 4월까지 실제, 난방(온수포함)에 사용된 LPG 사용 금액 영주증 입니다.
이는 EZBlock 시스템이 적용된 주택은 일반 주택이라 하더라도 EZBlock 시공품질 기준에 맞추어
기밀테스트를 통해 정량적인 수치와 시공품질을 확보한 상태에서 진행되므로
협회 표준주택에 준하는 성능과 품질을 확보할 수 있습니다.
EZBlock 시스템은 시공자가 누구이든 동일한 성능과 품질을 만족합니다!
EZBlock 시스템 공법에 의한 현장 시공(검증)

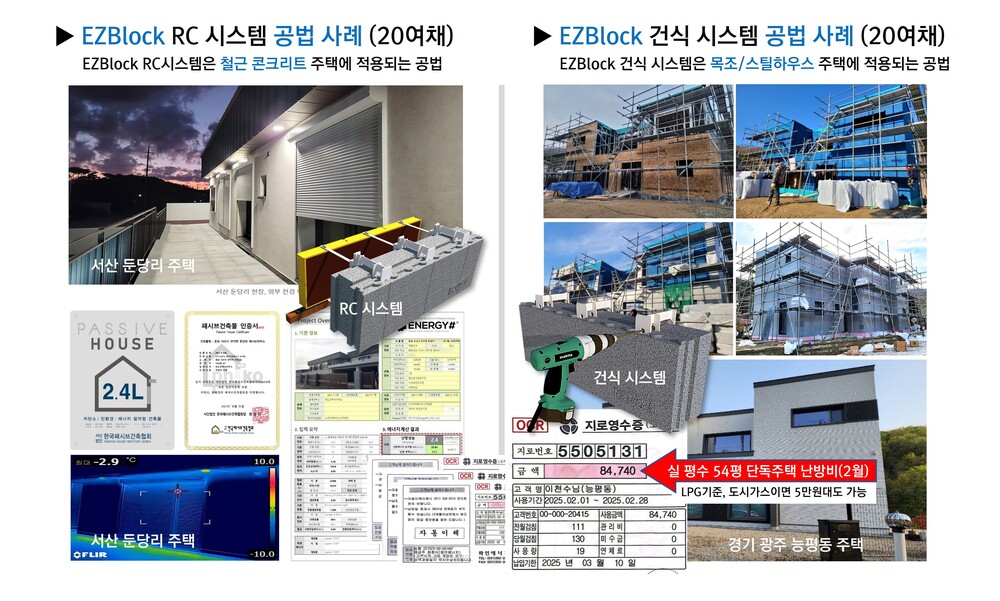

일반 주택(RC) / 일반 주택(스틸하우스)
EZBlock 시스템은 지난 수년간 RC를 시작으로 현재, 스틸하우스로 확장되어 왔습니다.
처음부터, 패시브하우스 전용 외단열 시스템으로 개발되고 현장에 적용하여 왔기 때문에
구조와 형식에 관계없이 열교없는 완벽한 패시브 외단열 시스템을 구축할 수 있었습니다.
현재까지 전국에 50여차례의 현장에 적용 되었지만,
단 한건의 현장도 준공이후, 살면서 하자에 대한 불만 사례가 발생되지 않았습니다.
이는 처음부터 자재가 아닌 시스템으로 접근하고, 시공매뉴얼을 통해 현장을 통제해 왔기 때문입니다.
앞으로도 EZBlock 시스템은 EZBlock Shell System의 통합된 외피 시스템으로
대한민국 주택 건축의 성능과 품질을 개선해 나가겠습니다.
또한, EZBlock Shell System은 국내 주택의 표준 시스템으로 거듭나기 위해 노력하겠습니다.
EZBlock은 주택을 재 발명합니다!
EZBlock RC 외단열 & 중단열 시스템
EZBlock RC System
EZBlock RC 시스템은 26년부터, 50평이상 / 평지붕 구성일 경우에만 상담이 가능합니다!
패시브 설계 및 일반 설계 모두 가능하며, 반축공사(EZBlock+콘크리트 구조)는
EZBlock RC시공 경험이 많은 전문 시공사를 통해 지원 가능합니다!
전문 시공자를 위한 유로폼 호환 외단열 RC 시스템!
기존 유로폼과 호환되는 구조로 외벽에만 단열패널을 사용함으로서 품질대비 가성비가 높은 구성입니다.
내부는 기존과 동일한 방법으로 유로폼을 설치합니다. 타설이후, 별도의 하지작업없이 건식마감이 가능함으로서
다양한 마감을 열교없이 선택적으로 적용할 수 있으며, 패시브하우스 수준의 에너지성능이 높은 건축물을 구현할 수 있습니다.
노출콘크리트 마감을 위한 완벽한 중단열 RC 시스템
기존 방식의 노출콘크리트 마감은 내단열 위주의 단열방식을 채택하여 단열에 취약한 구조였으나,
EZBlock 중단열 시스템은 단열재를 중간에 삽입하는 중단열을 채택하여 패시브하우스 수준의 단열성능과 더불어 화재에 안전한
완벽한 중단열 시스템 입니다. 또한, 기존의 중단열 시스템은 타설시, 단열재의 유동을 막기위해 철물을 사용하는 등
열교에 대한 대책이 부족하고 단열재의 유동을 완벽이 제어하지 못하는 구조였으나,
EZBlock은 열교없는 연결유닛 시스템으로 열교차단과 더불어 타설시, 단열재의 유동을 완벽히 제어한 혁신적인 시스템 입니다.
다양한 외단열 건/습식 마감을 위한 Solution!
단열재가 두꺼워질수록 외단열공법에서 가장 문제가 되었던
금속화스너로 인한 열교를 근본적으로 차단한 EZBlock만의 혁신적인 외단열시스템 입니다.
단열재에 삽입된 커넥터(일반형/볼트형)를 활용하여, 경량 및 중량의 건식 마감도 열교없이 시공할 수 있으므로
건축주의 다양한 마감 Needs 조건을 충족할 수 있습니다.
